1 / 5ALARM VALVES
일체형 플랜지 알람밸브
Butterfly integral flange type alarm valve
KFI
- 제품 코드
- TGF-81
- 카테고리
- 알람밸브
- 호칭경
- 65A · 80A · 100A · 125A · 150A
- 사용압력
- 0.1 ~ 1.4 MPa
- 접속방식
- KS 10K FLANGED
- 인증
- 검 18-12 / 검 18-13 형식승인
- 제조
- 자사 생산 (경기 남양주)
제품 특징
- 1차측에 최고급 사양의 러그식 버터플라이밸브를 장착한 개폐밸브 일체형으로 공급되는 제품으로, 별도의 단관이 필요 없습니다.
- 알람밸브와 버터플라이밸브의 분리가 가능하여 유지보수가 편리할 뿐 아니라 설치 비용의 절감과 공사기간 단축이 가능합니다.
- 세미러그형 버터플라이밸브는 설치공간 소요가 작고 외관이 아름다울 뿐 아니라 2.4MPa의 내압시험을 거쳐 공급하므로 품질을 보증합니다.
사양서
사양서
| ITEM | CONTENTS |
|---|---|
| 호칭경 SIZE | 65A · 80A · 100A · 125A · 150A |
| MODEL | TAL-10 |
| 적용유체 | 소방용수 / WATER |
| 접속방식 | KS 10K FLANGED |
| 압력손실값 | MAX. 20.7 kPa |
| 유량계수 | 80 |
| 알람스위치 DELAY TIME | 3 ~ 5 sec. |
| 알람스위치 SENSING TYPE | Approach sensor |
| 사용압력 | 0.1 ~ 1.4 MPa |
| 내압시험 | 2.2 MPa |
| 설치방향 | 수직 |
| 재질 BODY | GCD450 |
| 재질 TRIM | SSC13, NBR |
| ALARM SWITCH | C3771 |

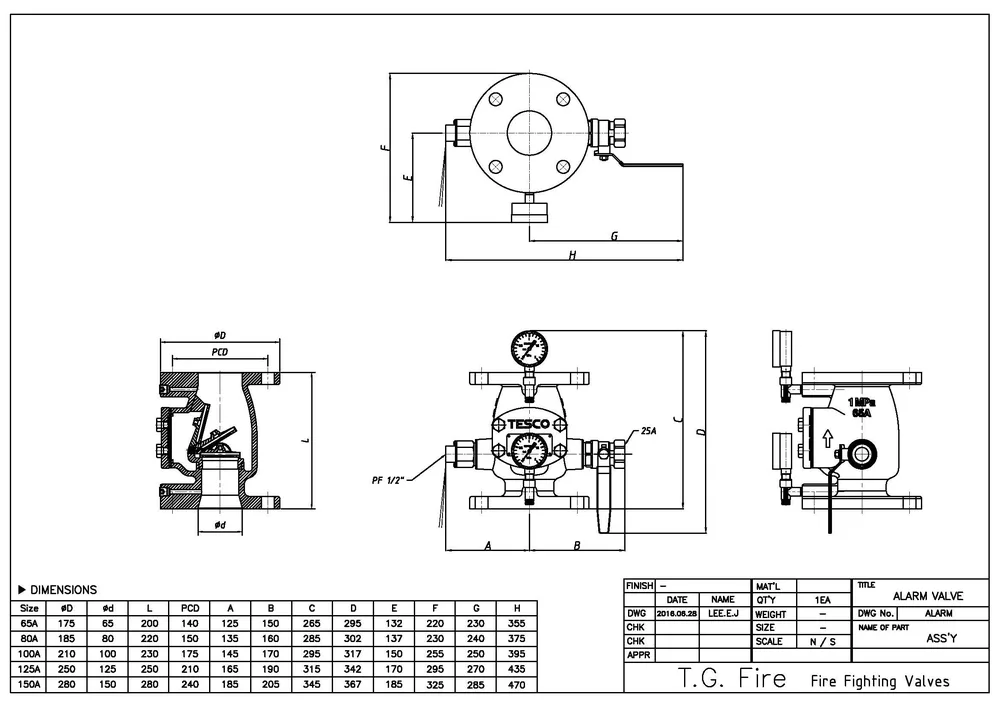

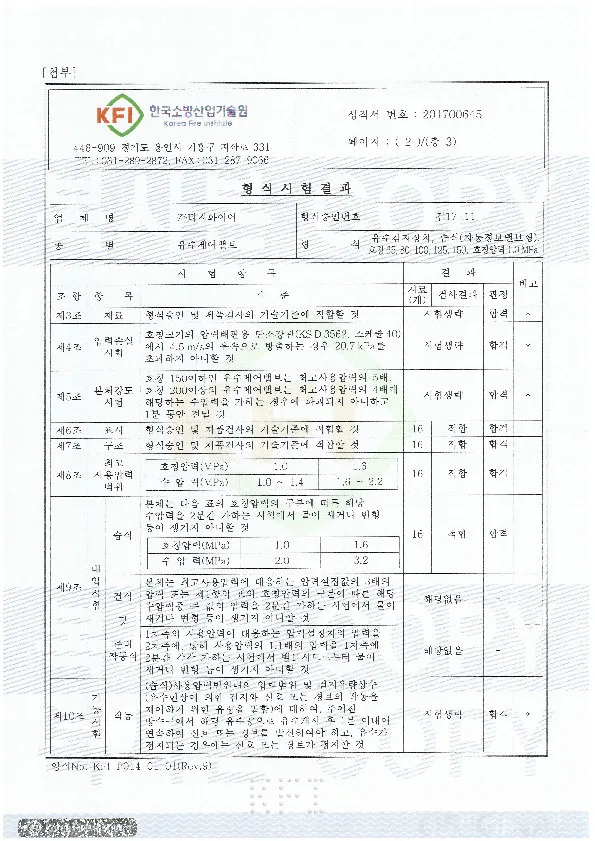

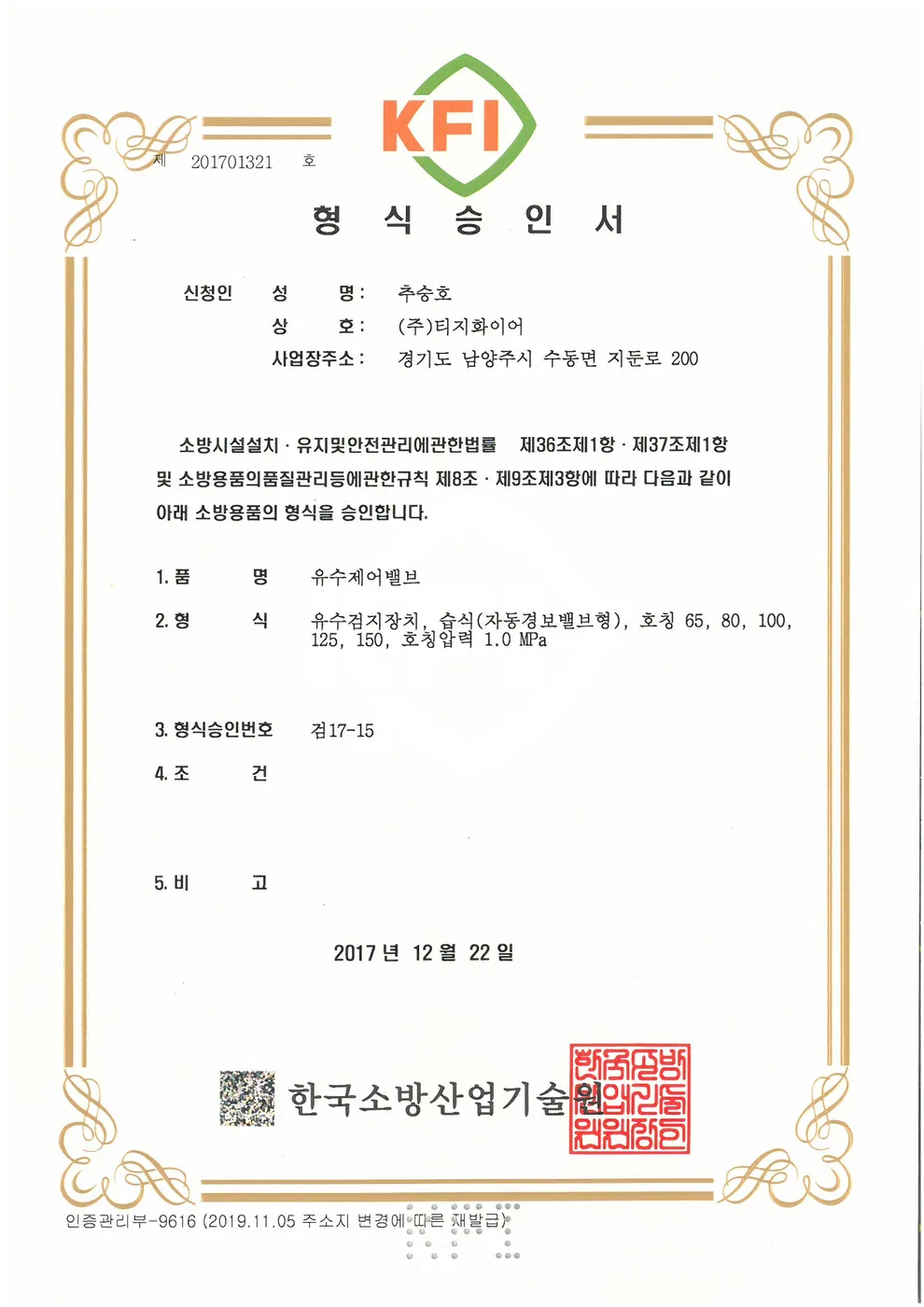

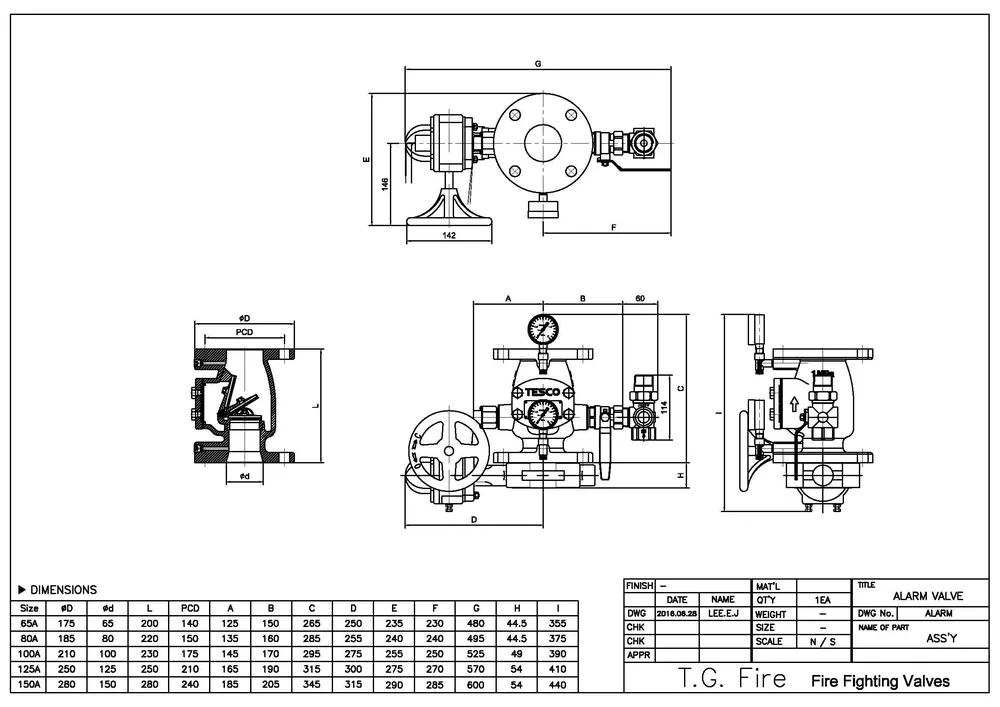

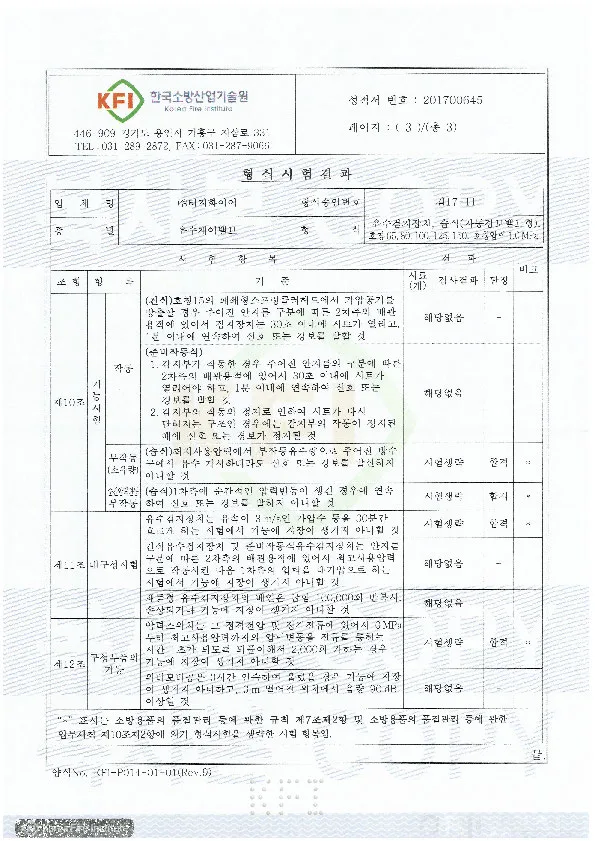

승인도 · 인증서7건
원본 서류(형식승인서·승인도·시험성적서)가 필요하시면 기술자료실에서 확인하시거나 전화로 요청해 주세요.

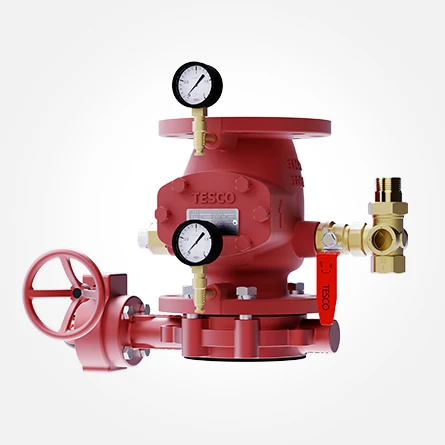

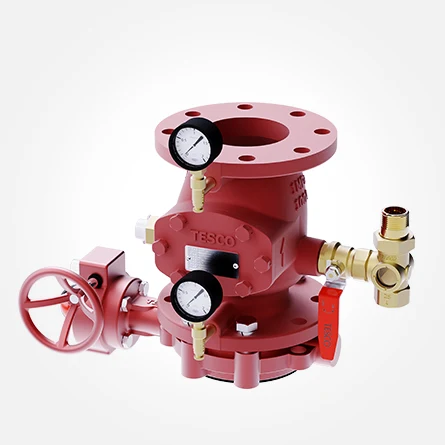

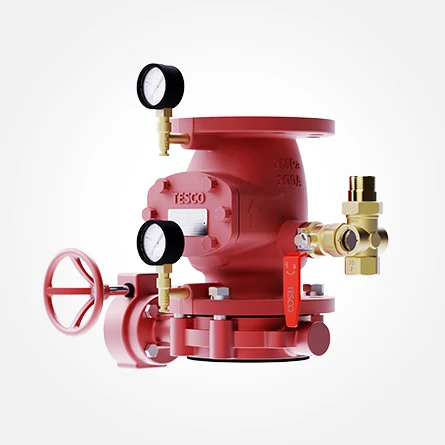

본 페이지의 제품 이미지는 이해를 돕기 위해 연출된 이미지이며, 정확한 사양은 발주 시점의 승인도와 사양서를 기준으로 합니다.
