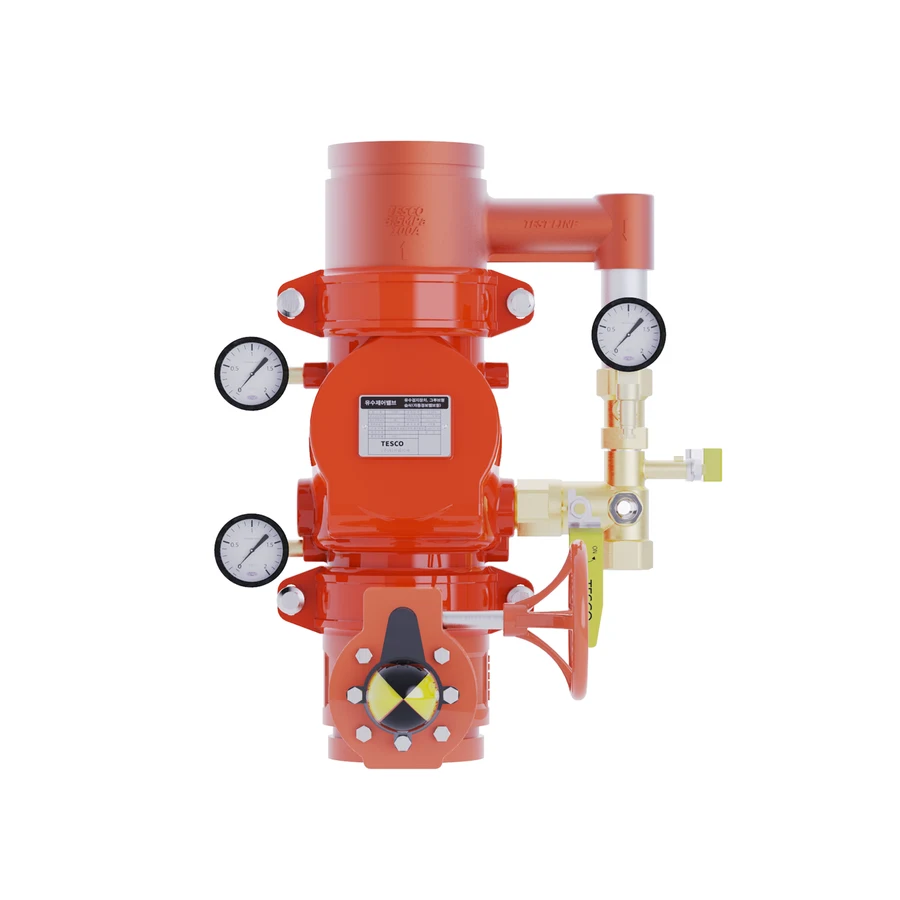

ALARM VALVES
시험배관 일체형 알람밸브
PATENT
1 / 2
1 / 2ALARM VALVES
시험배관 일체형 알람밸브
특허출원 제 10-2022-0003109호
PATENT
- 제품 코드
- TGF-93
- 카테고리
- 알람밸브
- 호칭경
- 65A · 80A · 100A · 125A · 150A
- 사용압력
- 0.2 ~ 1.4 MPa
- 접속방식
- GROOVED
- 인증
- 특허출원 제 10-2022-0003109호
- 제조
- 자사 생산 (경기 남양주)
전용 어댑터 제품 — 단품 출고되지 않으며 100A / 125A / 150A는 조립품으로 출고
제품 특징
- 시험배관용 어댑터(특허출원)를 설치하여 출고하므로, 1·2차 연결부만 시공하면 완료되는 제품입니다.
- 테스트 밸브와 압력계를 따로 설치할 필요가 없습니다.
- 설비의 정상작동 여부를 확인하기 위한 시험배관이 자체 설치되어 있어 설치비용이 추가로 들지 않습니다.
- 제품 출고 전 완전한 수압 및 공압 테스트를 거쳐 공급되므로, 시험배관 연결작업에서 발생하는 누수 문제가 근본적으로 해결됩니다.
- 현장 상황에 따라 빠르고 유연하게 대체할 수 있는 새로운 개념의 제품입니다.
사양서
사양서
| ITEM | CONTENTS |
|---|---|
| 호칭경 SIZE | 65A · 80A · 100A · 125A · 150A |
| MODEL | TAL-1G |
| 적용유체 | 소방용수 / WATER |
| 접속방식 | GROOVED |
| 압력손실값 | MAX. 20.7 kPa |
| 유량계수 | 80 |
| 알람스위치 DELAY TIME | 3 ~ 5 sec. |
| 알람스위치 SENSING TYPE | Approach sensor |
| 사용압력 | 0.2 ~ 1.4 MPa |
| 내압시험 | 2.2 MPa |
| 설치방향 | 수직 |
| 재질 BODY | GCD450 |
| 재질 TRIM | SSC13, C3771 |
본 페이지의 제품 이미지는 이해를 돕기 위해 연출된 이미지이며, 정확한 사양은 발주 시점의 승인도와 사양서를 기준으로 합니다.
