DELUGE VALVES
일제개방밸브
KFI
1 / 4

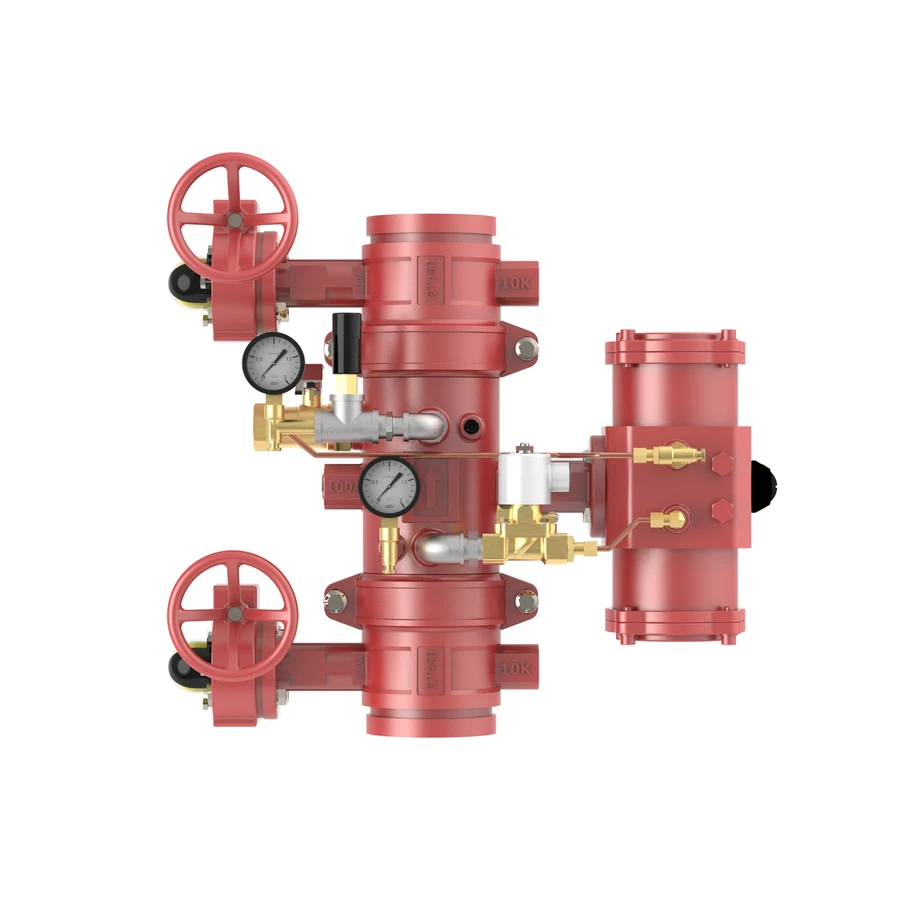

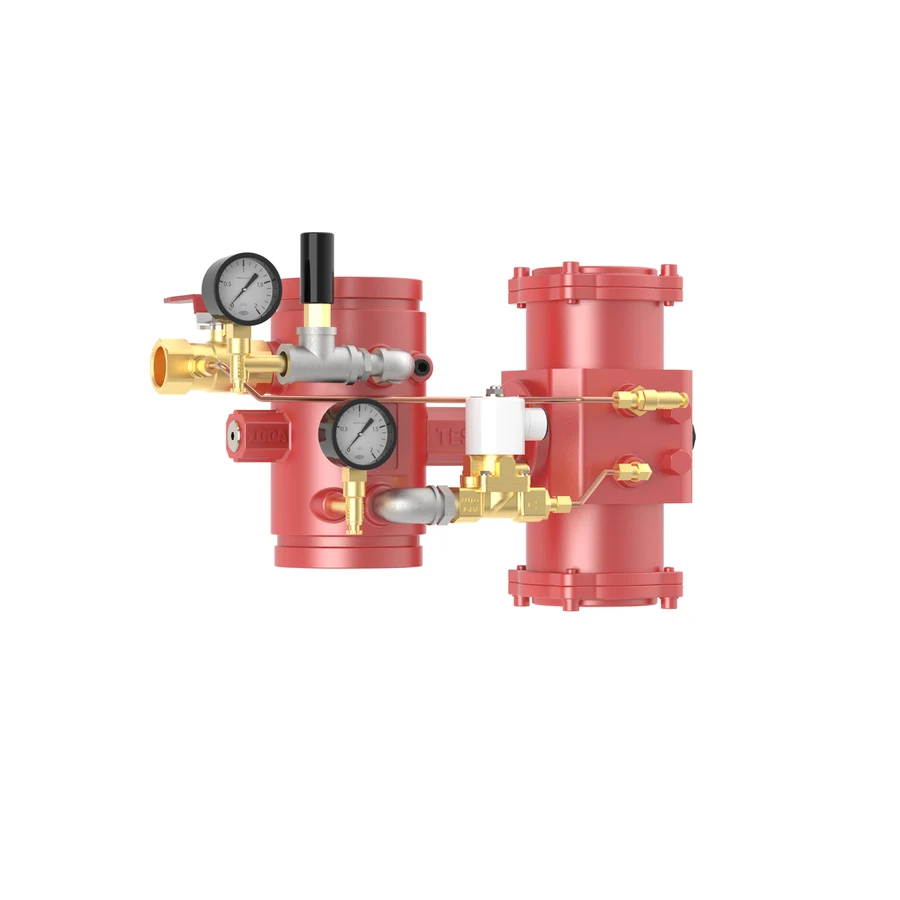

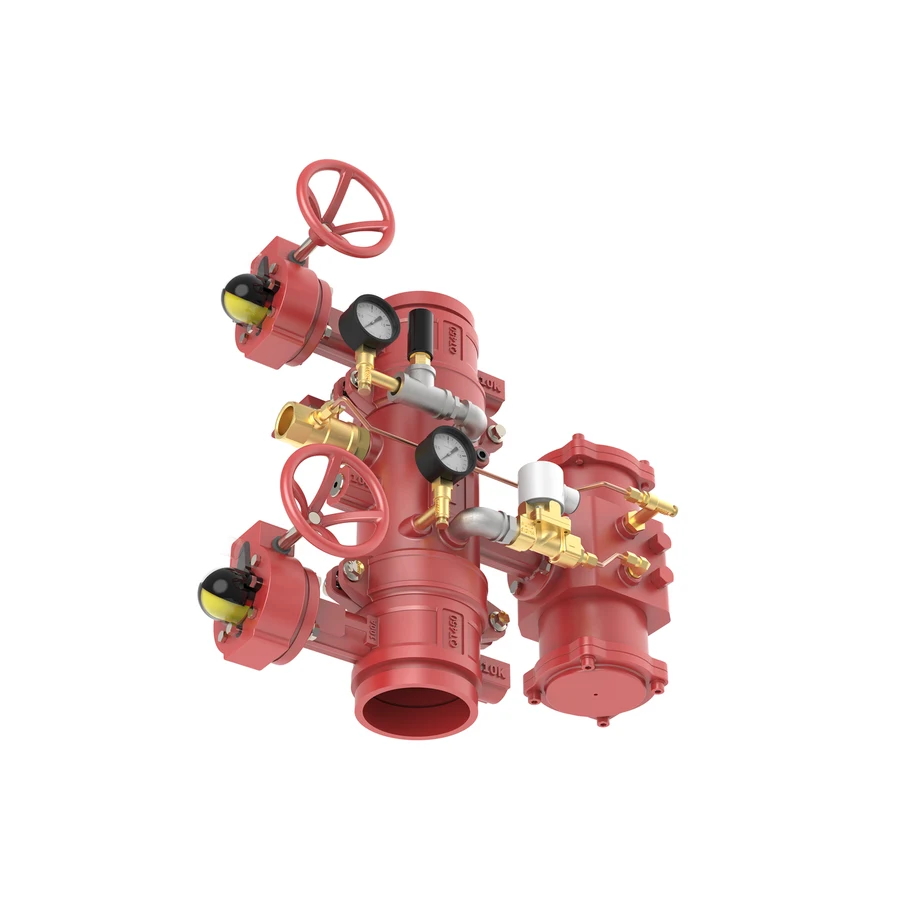

1 / 4DELUGE VALVES
일제개방밸브
국내 최초 가압식 일제개방밸브
KFINEW
- 제품 코드
- TGF-TGDV1
- 카테고리
- 일제개방밸브
- 호칭경
- 65A · 80A · 100A · 125A · 150A
- 사용압력
- 0.2 ~ 1.4 MPa / 0.6 ~ 2.2 MPa
- 접속방식
- GROOVED
- 인증
- 일 21-2 / 일 19-1 형식승인
- 제조
- 자사 생산 (경기 남양주)
1.0 MPa 65A~150A / 1.6 MPa 80A · 100A · 150A
제품 특징
- 수직·수평 등 설치방향이 자유롭고 크기가 작고 가벼워 시공성이 탁월합니다.
- 상시폐쇄형으로 설계되어 누수의 위험이 없습니다.
- 민감한 구동부의 반응으로 개방시간 5초 이내로 매우 짧습니다.
- 자체 수동동작부를 가지고 있어 현장에서 개폐가 가능합니다.
- 수동 및 자동으로 밸브의 개폐를 조작할 수 있으며, 송수가 중단되는 경우 자동으로 차단되는 구조이므로 별도의 복구 작업이 필요 없습니다.
- 1·2차 측의 개폐표시형 밸브를 조립한 일제형 제품의 경우에도 중량이 가벼워 시공이 편리합니다.
사양서
사양서
| ITEM | CONTENTS |
|---|---|
| 호칭경 SIZE | 65A · 80A · 100A · 125A · 150A |
| MODEL | TDV-1-1G / TDV-2G |
| 적용유체 | 소방용수 / WATER |
| 접속방식 | GROOVED |
| 압력손실값 | 5.5 kPa / 8 kPa |
| 알람스위치 | 주문 시 공급 |
| 사용압력 | 0.2 ~ 1.4 MPa / 0.6 ~ 2.2 MPa |
| 내압시험 | 2.2 MPa / 3.2 MPa |
| 설치방향 | Free (종 · 횡 · 경사 · 역방향) |
| 구동방식 | 수압실린더 |
| 기동밸브 | Sol Valve |
| 재질 BODY | GCD450 |
| 재질 TRIM | STS304, C3771, EPDM |
| 재질 ACTUATOR | GCD450, SSC13 |

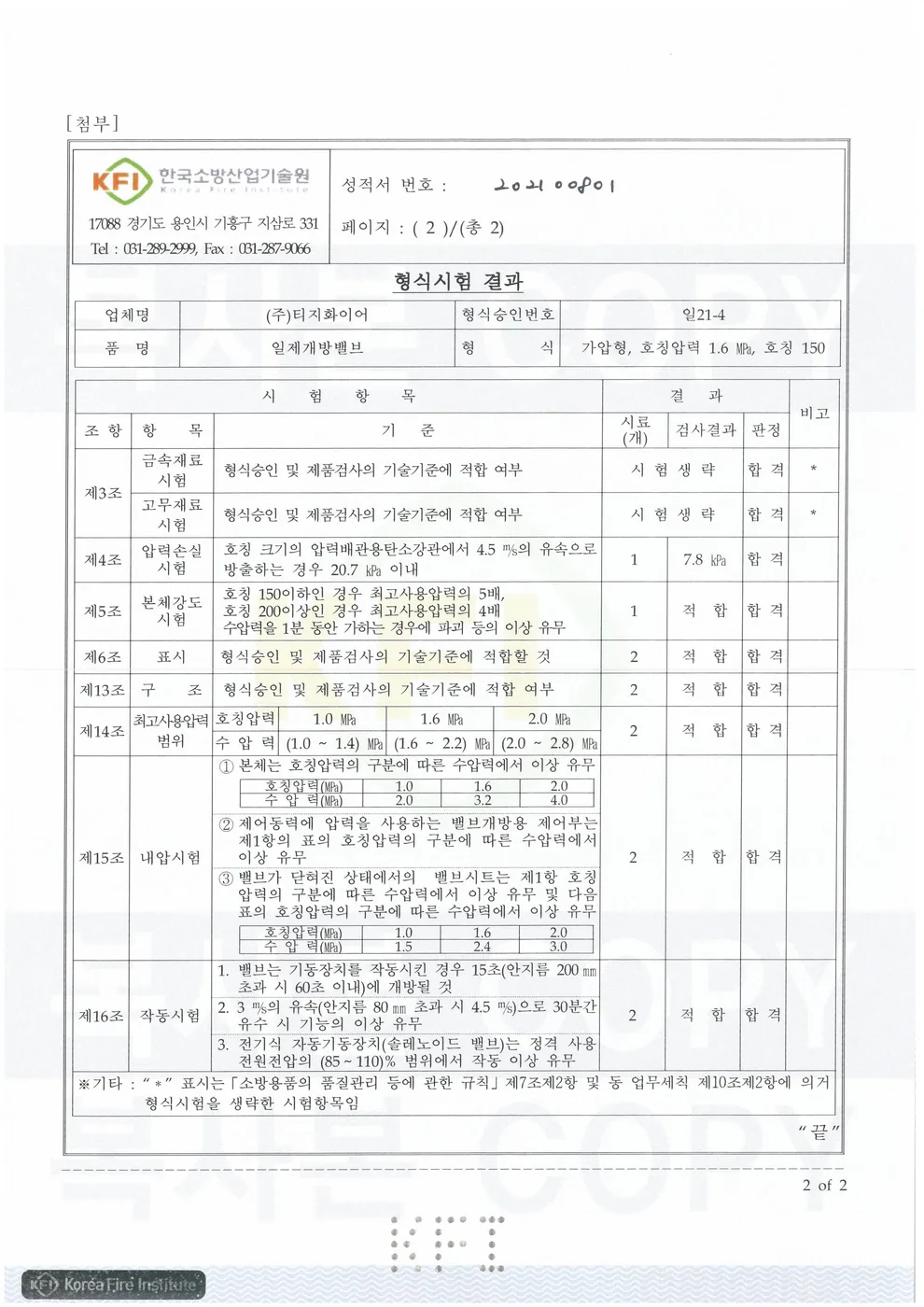

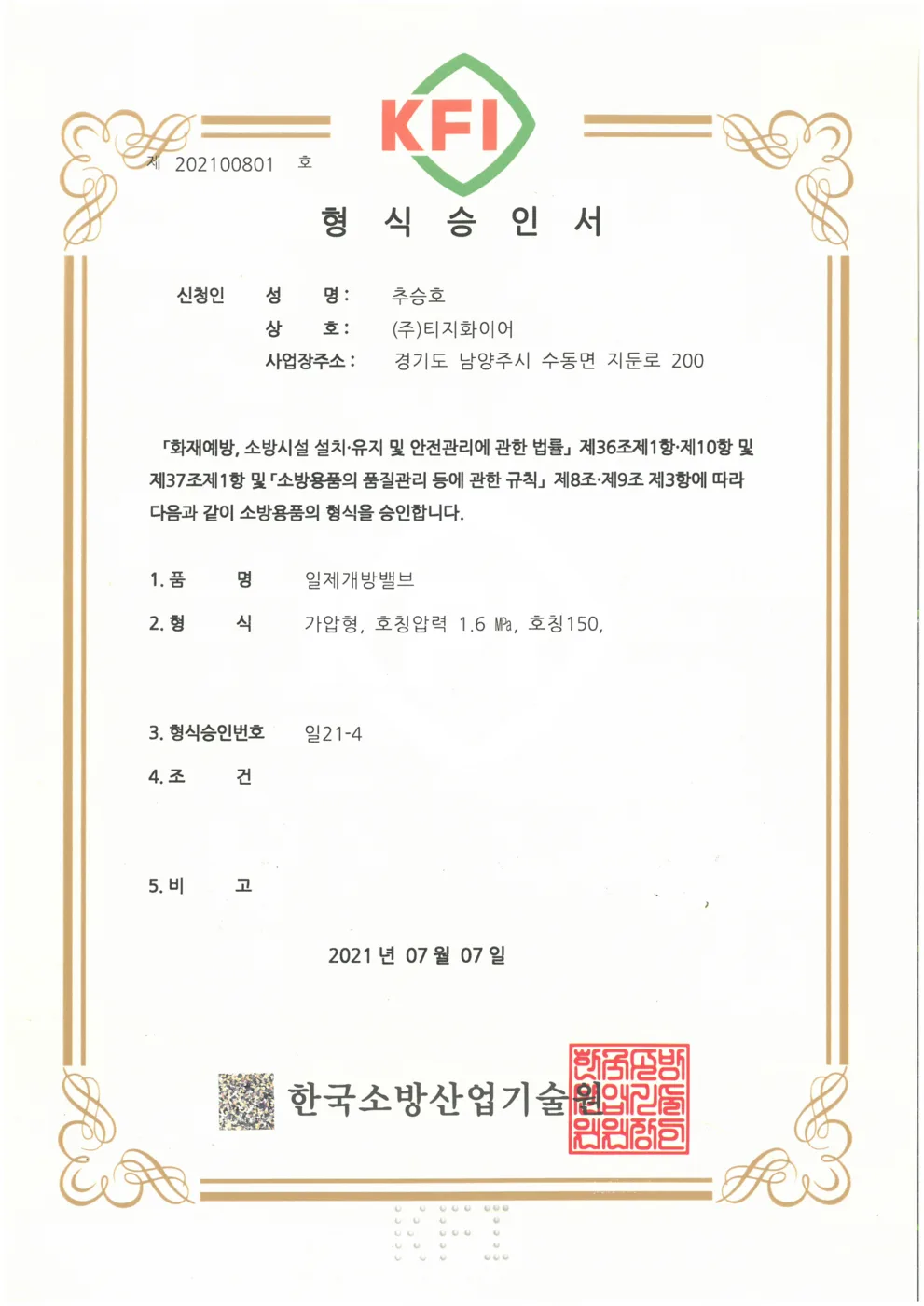

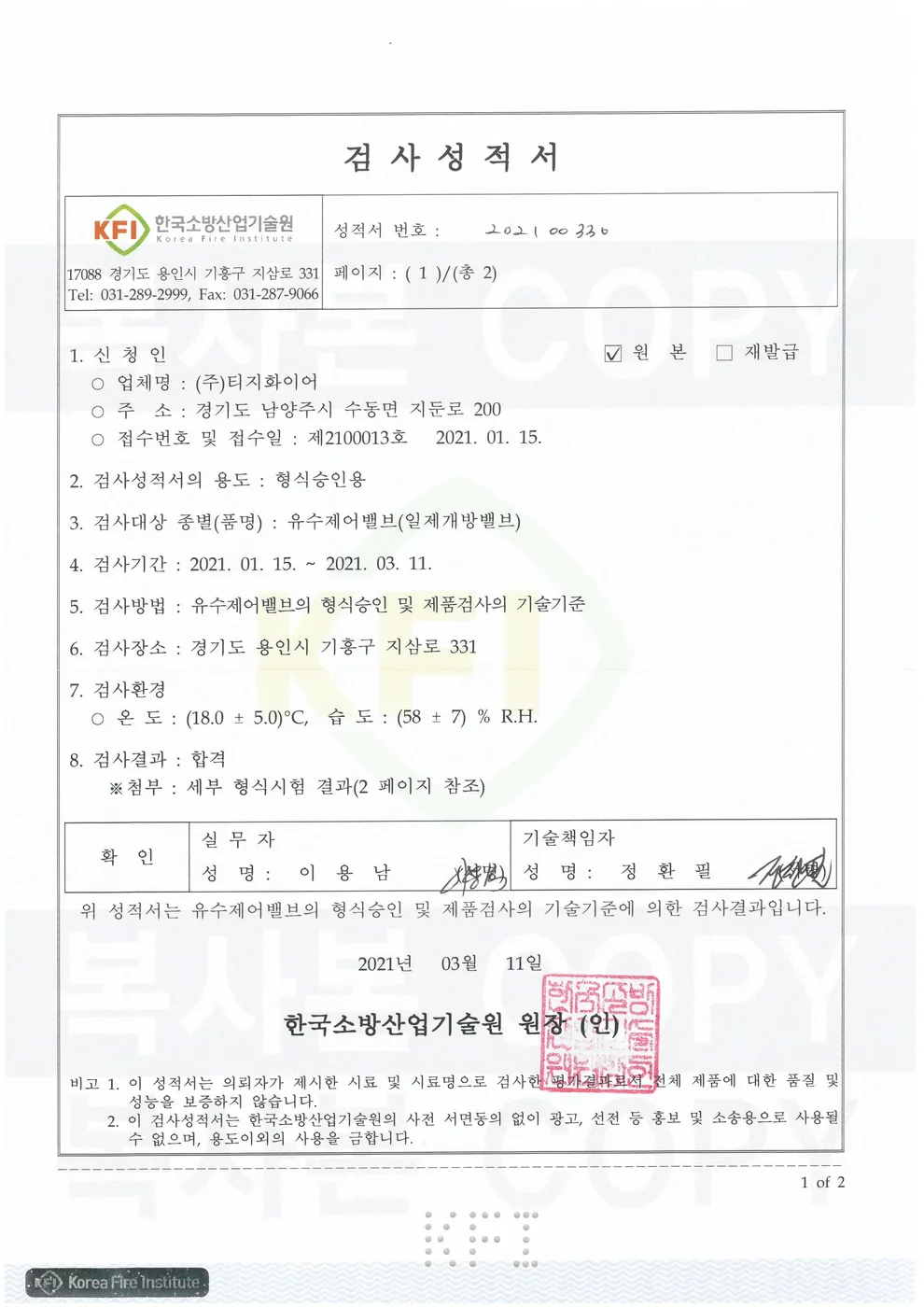

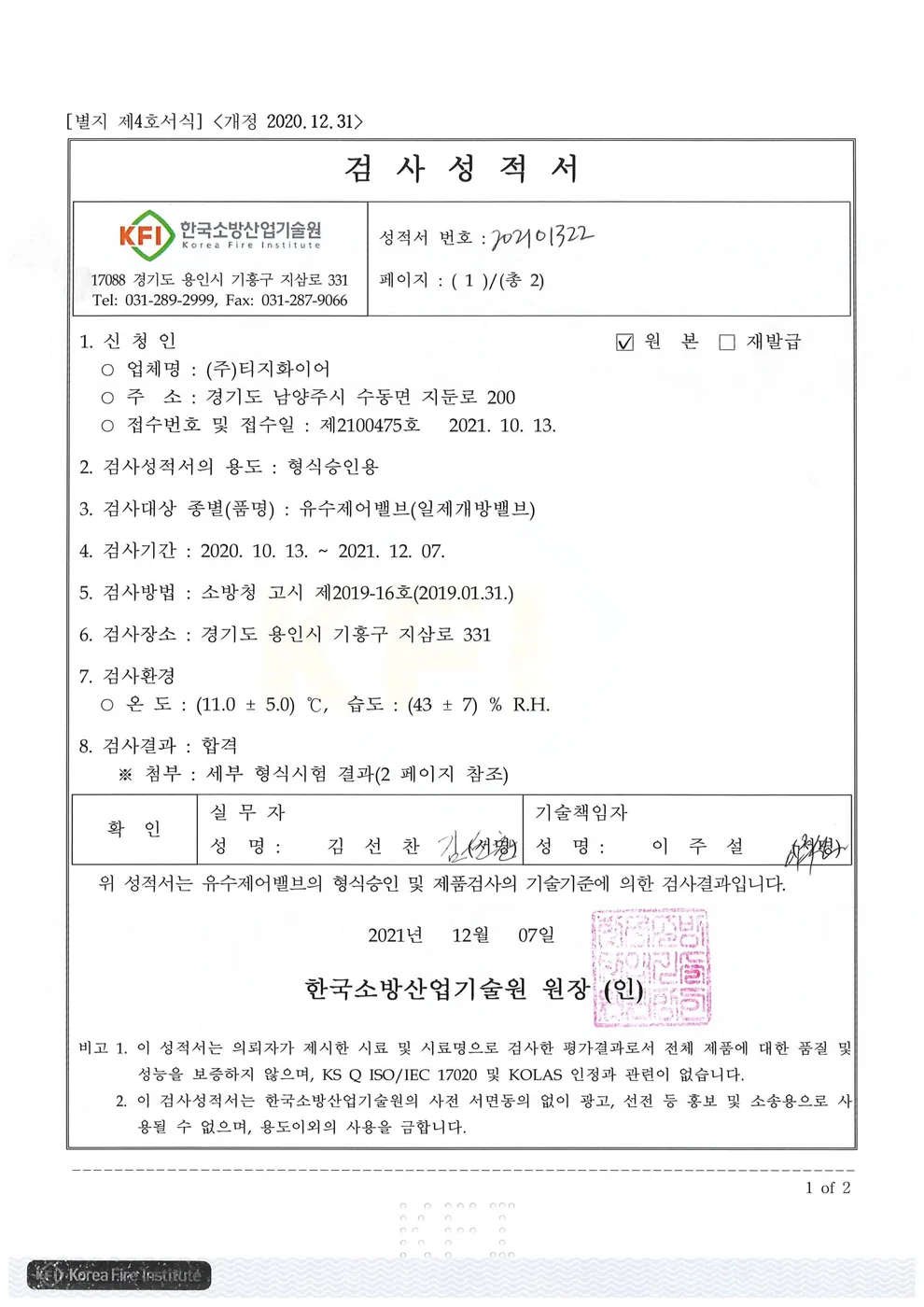

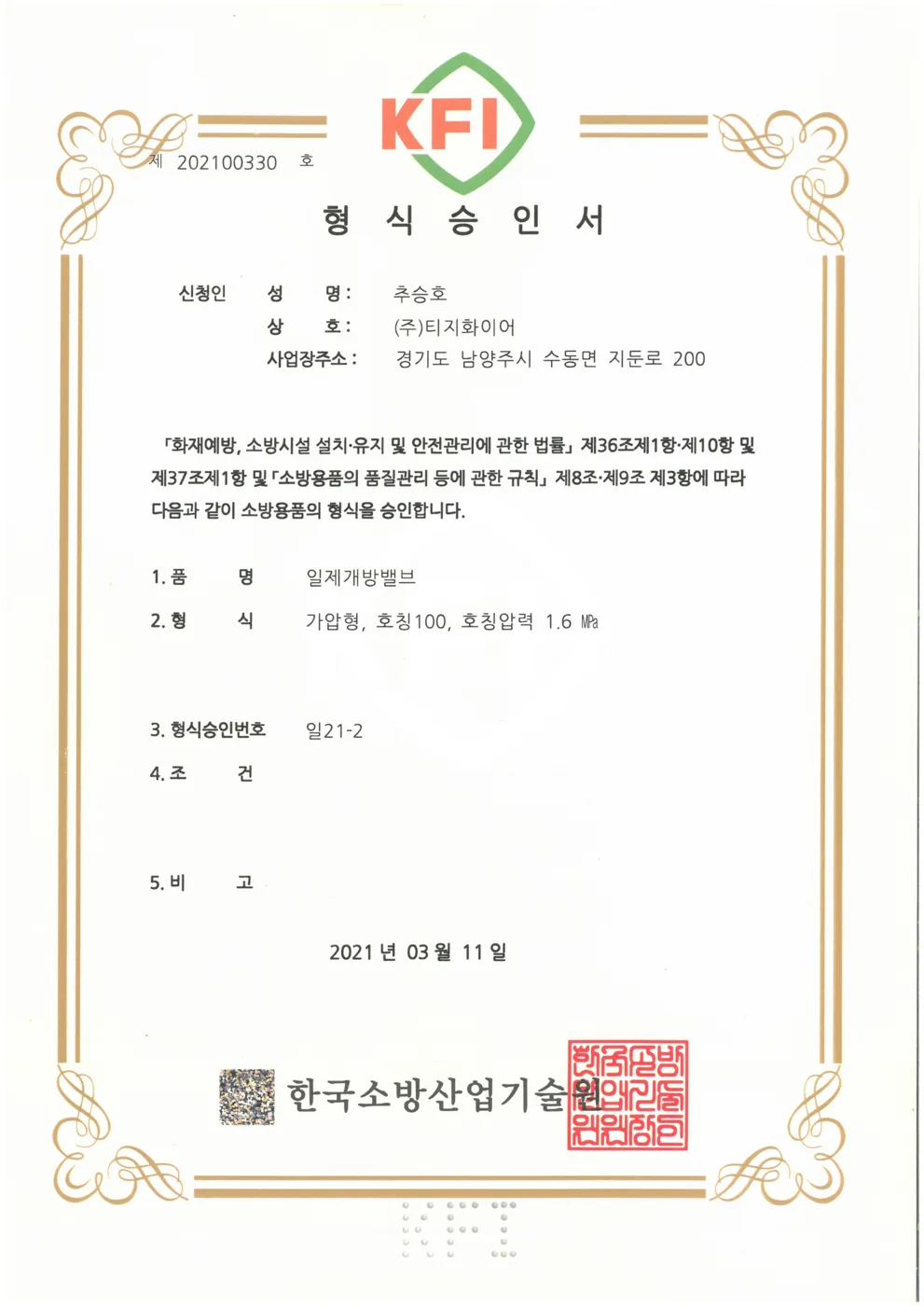

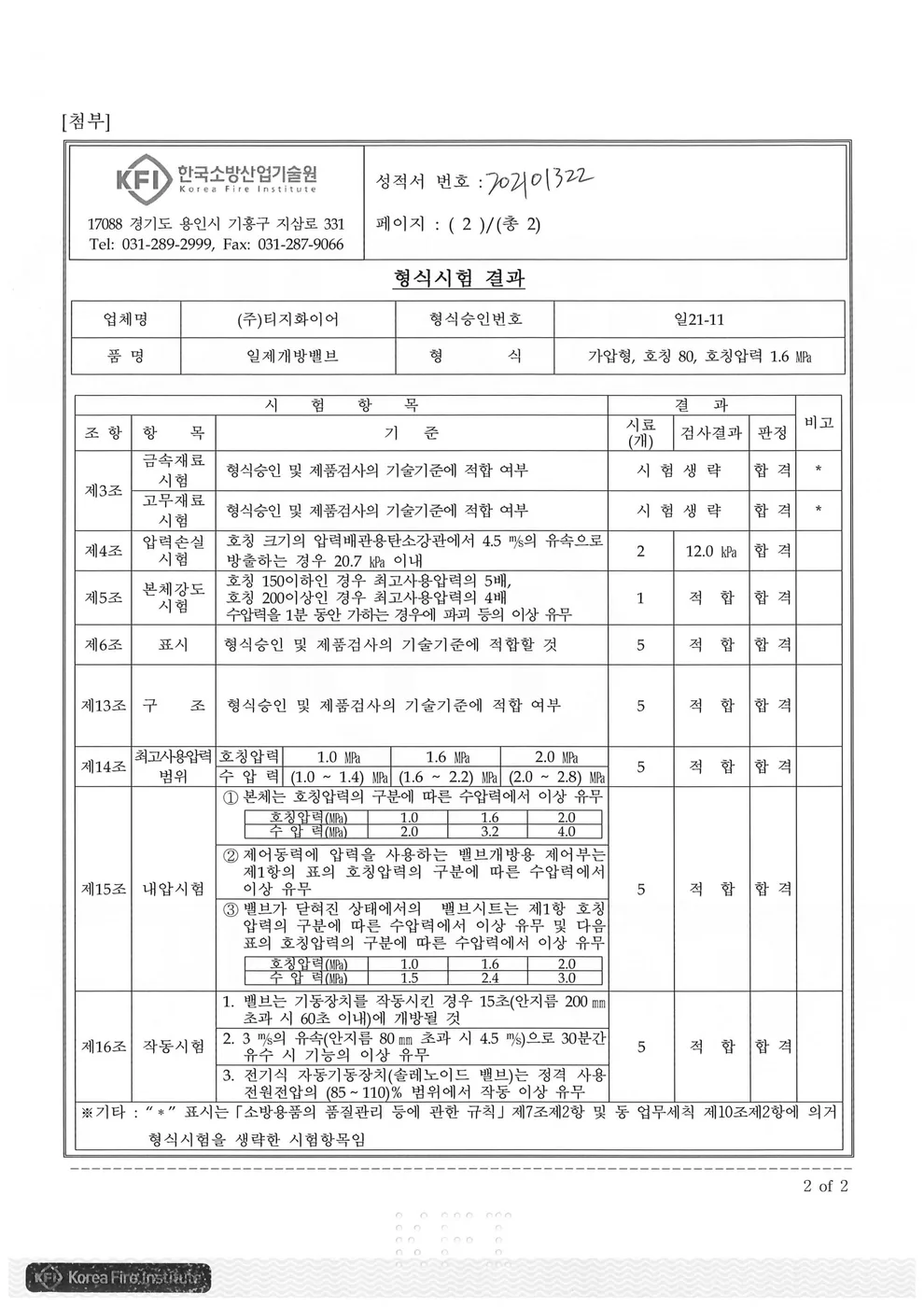

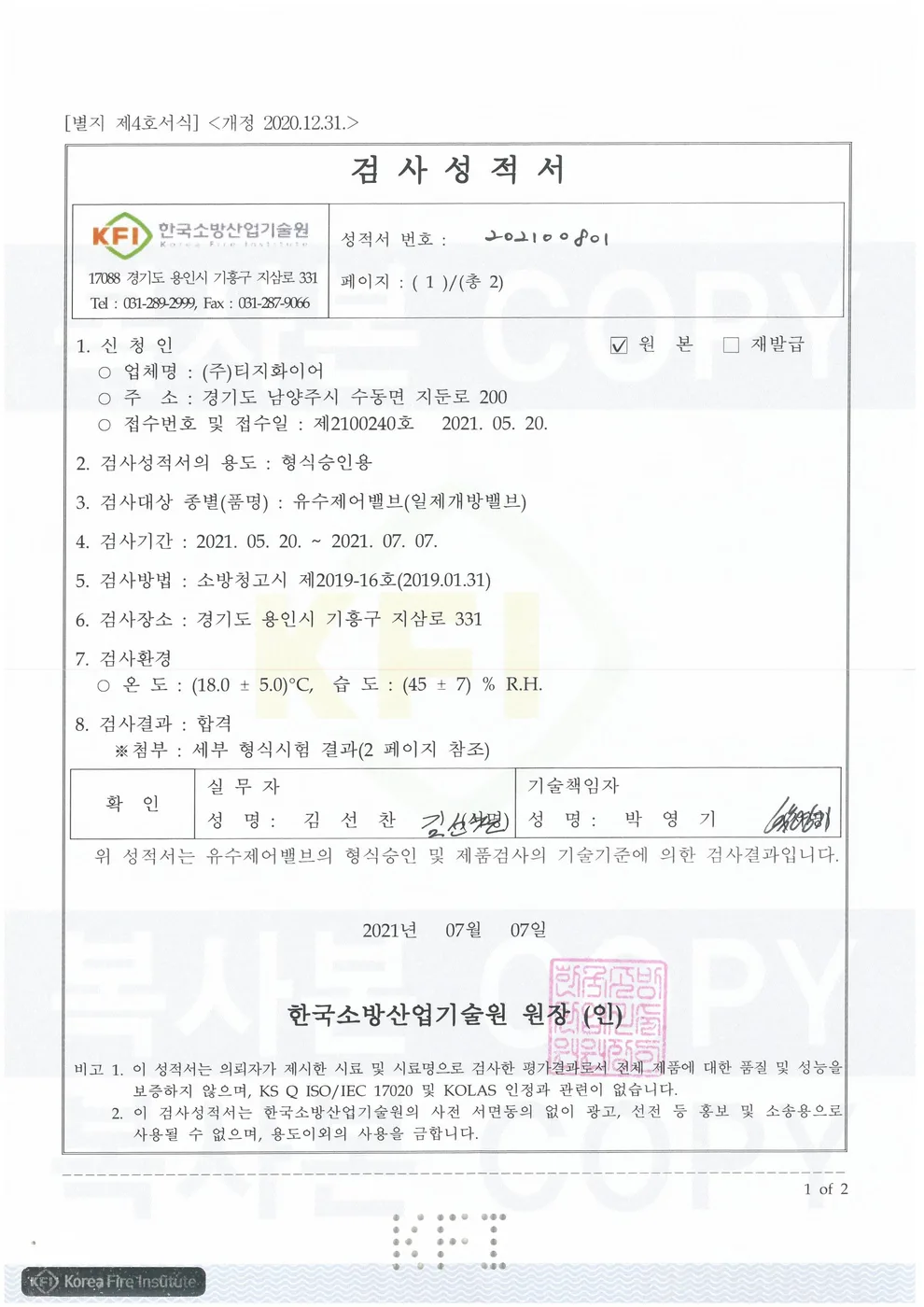

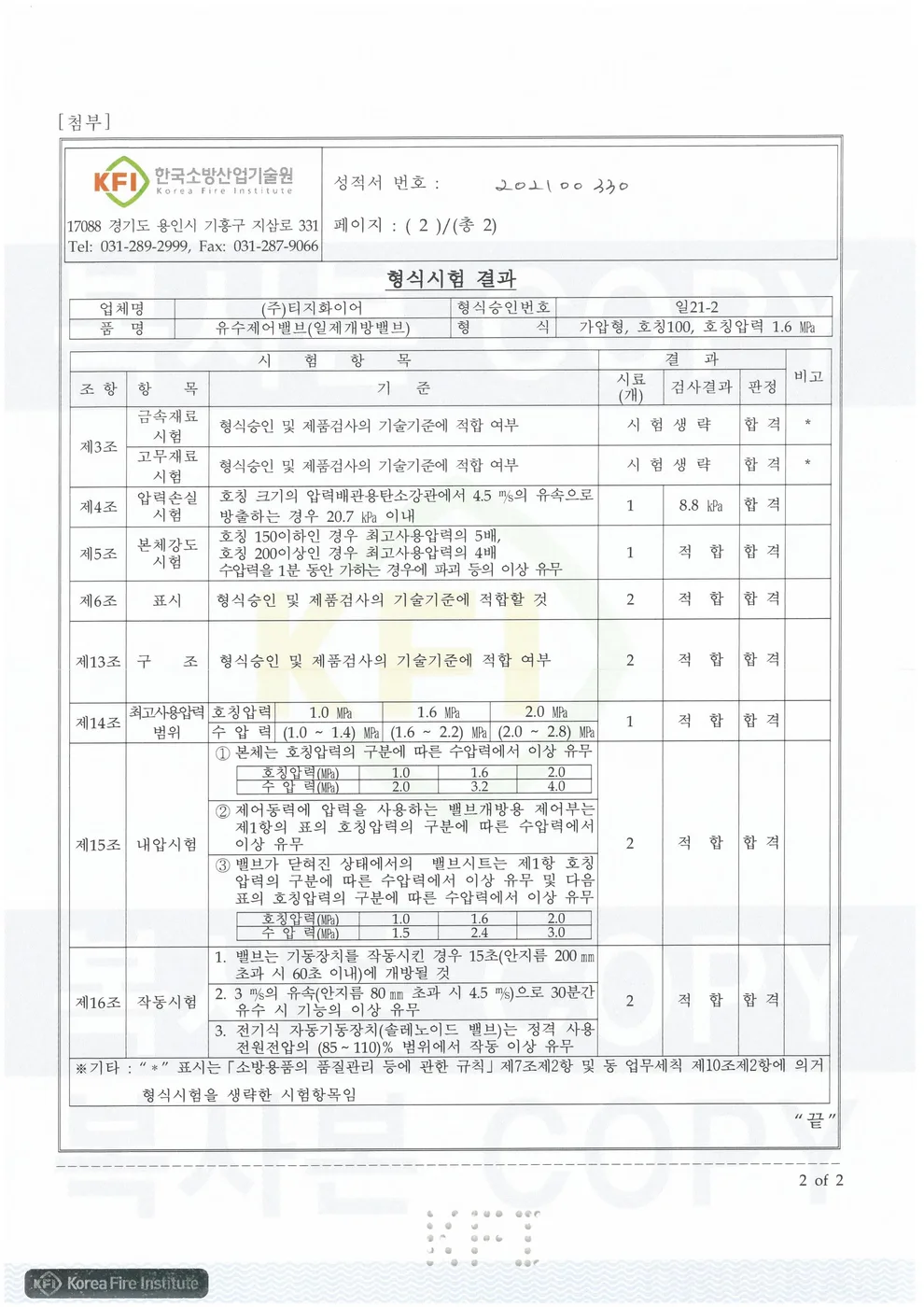

승인도 · 인증서8건
원본 서류(형식승인서·승인도·시험성적서)가 필요하시면 기술자료실에서 확인하시거나 전화로 요청해 주세요.
본 페이지의 제품 이미지는 이해를 돕기 위해 연출된 이미지이며, 정확한 사양은 발주 시점의 승인도와 사양서를 기준으로 합니다.
